CombiBox está diseñado para conectar la unidad de control al cargador de arranque PCMflash Y al adaptador J2534 "sobre la mesa" y cambiar los voltajes de alimentación y formar señales de ARRANQUE, CNF1. Cuando se usa con el adaptador Scanmatik 2 (PRO), el dispositivo permite la formación de señales GPT1, gpt2 necesarias para trabajar con los módulos 53 y 71, así como con los módulos prometedores.
Fuente de alimentación:
El CombiBox necesita una fuente de alimentación estable de 12V para funcionar. Se debe prestar atención a la observación de la polaridad al desoldar el cable de alimentación. El suministro de energía incorrecto no es VÁLIDO y puede causar que el CombiBox o la unidad de control conectada Fallen. Para el funcionamiento de CombiBox y la programación segura de las unidades de control, se recomienda utilizar Fuentes de alimentación de laboratorio ajustables con un rango de ajuste de voltaje de hasta 30 voltios y una corriente máxima de al menos 3 amperios.
Conexión.
En la parte posterior del CombiBox hay 2 conectores:
J2534-conector diseñado para conectar el adaptador (Scanmatik 2 (PRO)
El conector tiene el siguiente diagrama de cableado:
1 — GPT2;
2 — GPT1;
4 — GND;
5 — GND;
6 — CAN-H;
7 — K-LINE;
12 - SELECT BOOT
14 — CAN-L;
15 — L–LINE;
16 — +12V.
DC 12V-el conector está diseñado para conectar la fuente de alimentación.
En la parte frontal del instrumento se encuentra el conector DB-15, diseñado para conectarse a la ECU mediante un cable universal. Todas las líneas de cable están etiquetadas adecuadamente para conectarlas correctamente.
El conector tiene el siguiente diagrama de cableado:
2-Púrpura, VPP;
3-Verde-rojo, GPT2;
4-Azul, CNF1;
5-Rojo, Power + 12V;
7-Blanco, CAN-H;
9-Naranja, Key + 12V;
10-Gris, ARRANQUE;
11-Negro, GND;
12-amarillo-naranja, GPT1;
14-Amarillo, K-Line;
15-Verde, CAN-L.
Órganos de gobierno:
Interruptor- "POWER", administración de energía. El instrumento tiene tres modos de suministro de energía en la ECU:
"OFF" apagado, le permite quitar todas las señales de alimentación y control del conector DB-15.
"ON" está encendido, suministra energía a los terminales vecu y VKEY, así como a las salidas de control, dependiendo de las tácticas de operación seleccionadas del interruptor de ARRANQUE.
"AUTO" control automático, en este modo, la administración de energía produce el cargador de arranque PCMflash.
Interruptor "Boot SW", control de señal de ARRANQUE:
"OFF" apagado, le permite quitar todas las señales de control del conector DB-15;
"ON" encendido, aprieta el ARRANQUE a la señal negativa;
"AUTO" control automático, en este modo, el gestor de arranque PCMflash realiza el control simultáneo de las señales.
Interruptor "CNF1", control de señal CNF1 (3,3 voltios):
"OFF" apagado, le permite quitar todas las señales de control del conector DB-15;
"ON" está encendido, aprieta CNF1 a + 3.3 voltios;
"AUTO" control automático, en este modo, el gestor de arranque PCMflash realiza el control simultáneo de las señales.
El instrumento tiene resistencias limitadoras de corriente incorporadas en las líneas de señal:
"BOOT" - 1 com;
"CNF1" - 510 Ohmios;
La carga en el bus "CAN" es de 120 Ohmios.
Indicadores:
El indicador LED "Power IN" indica la tensión de alimentación;
El indicador LED "Power OUT" indica la presencia de voltaje en el ECU;
El indicador LED "Boot ON" indica que la señal de ARRANQUE está activada;
El indicador LED "CNF1 ON" indica que la señal CNF1 está tensada.
Contenido del paquete

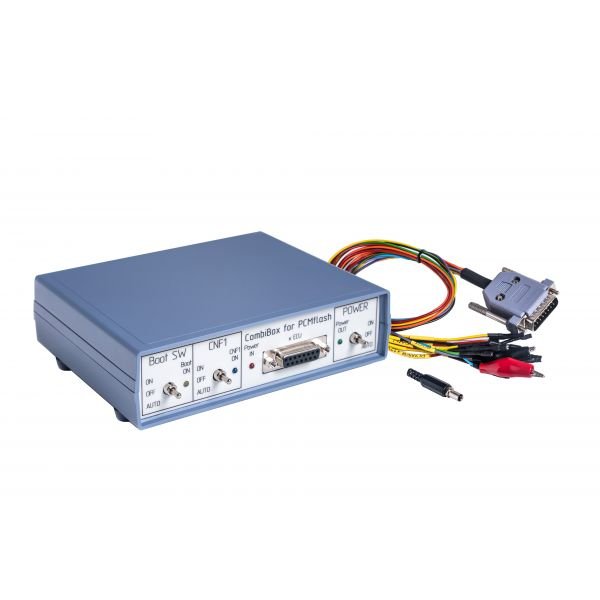

Adaptador CombiBox
Cable de conexión
Enchufe de alimentación
Garantía:
Este producto está cubierto por una garantía estándar de 1 año.
