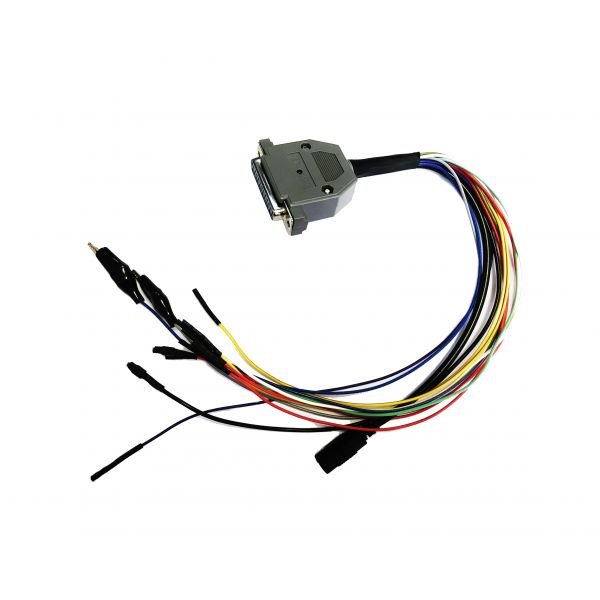

Adaptador universal para Scanmatic SM2 / SM2PRO / SM3 + PCMflash con control manual y automático de suministro de energía a la unidad y control de ARRANQUE.
Indicación:
Verde-adaptador de corriente
Rojo - encendido de la unidad POWER + 12v (posible encendido manual
interruptor).
Azul-habilitar BOOT, cnf1, boot1 y boot2 pines (posible habilitación manual
interruptor).
Asignación de cables:
POWER + 12v-rojo
GND-negro
CAN - h-blanco
CAN - l-verde
K-Line-amarillo / negro
GPT1-naranja
GPT2-amarillo
VPP-púrpura
VPROG_AUX - rosa
CNF1-azul (pinza de cocodrilo,resistencia interna 1kω)
BOOT1-gris (pinza de cocodrilo, resistencia interna 1kω)
BOOT2-marrón (cocodrilo, resistencia interna 1kω)
Hay una resistencia de 120 Ohmios instalada entre los pines CAN-h y CAN-L..
